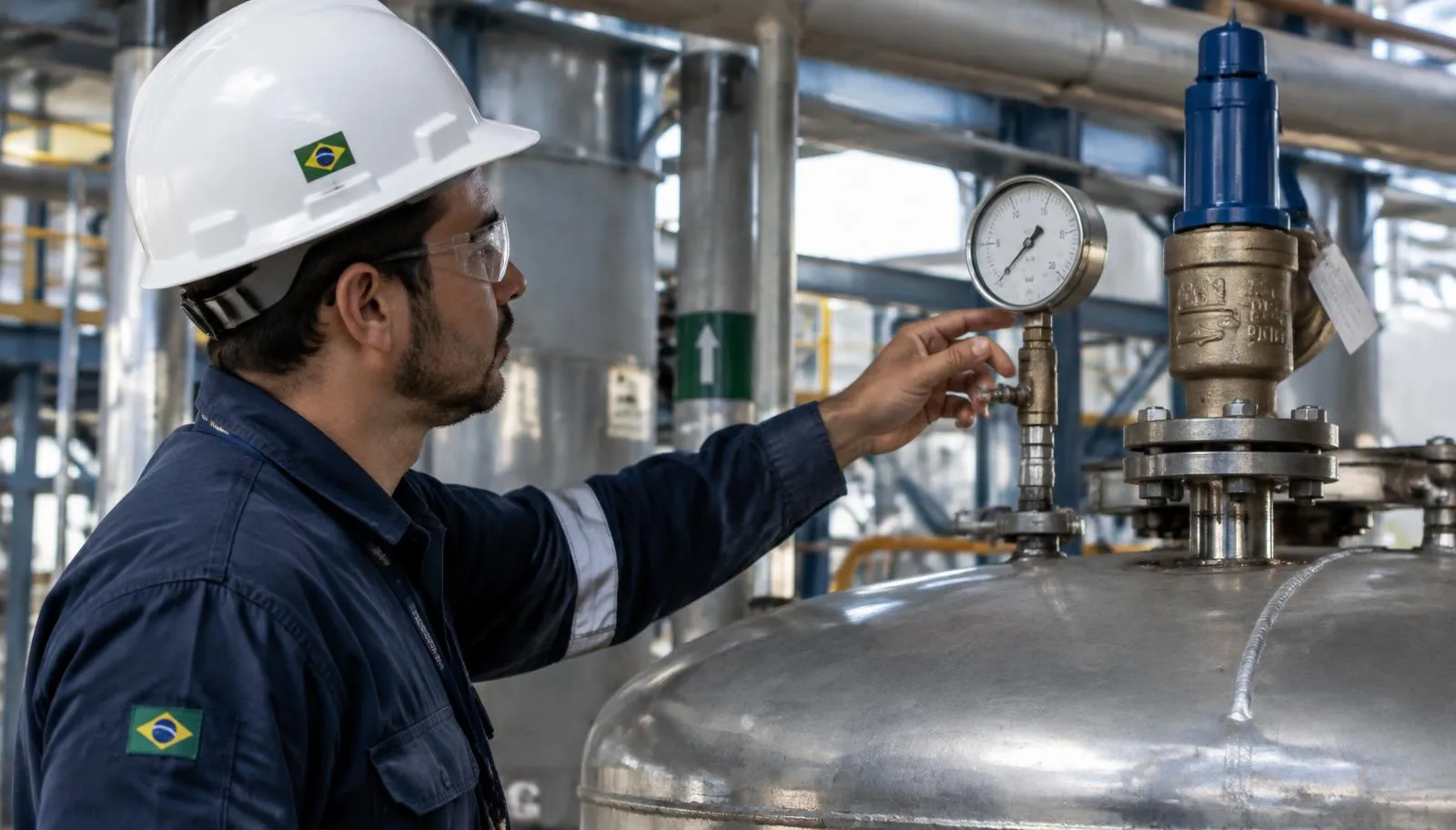

Inspeção NR-13 de Vasos de Pressão: Interna, Externa, Válvulas e Manômetros

Vasos de pressão estão presentes em praticamente toda indústria: compressores de ar, reservatórios, autoclaves, trocadores de calor, secadores e tanques pulmão. A NR-13 exige que esses equipamentos passem por inspeções periódicas e que seus dispositivos de segurança — válvulas de segurança e manômetros — estejam calibrados e funcionando. Neste artigo, explicamos de forma prática o que é verificado em cada etapa.

O que a NR-13 exige para vasos de pressão

• Prontuário do vaso com dados de projeto, PMTA (Pressão Máxima de Trabalho Admissível), materiais e categoria.
• Registro de Segurança com ocorrências e inspeções realizadas.
• Placa de identificação e indicação visível da categoria.
• Inspeção de segurança inicial, periódica e extraordinária, executada sob responsabilidade de Profissional Legalmente Habilitado (PLH).
• Dispositivos de segurança: válvula de segurança ajustada na PMTA ou abaixo dela e manômetro em boas condições.
• Relatório de inspeção com ART registrada no CREA.

Inspeção externa: o que é verificado

É realizada com o equipamento em operação ou parado, sem abertura. Avalia:

• Corrosão, amassamentos, deformações e vazamentos no costado e tampos;
• Estado de soldas, bocais, flanges, suportes e fixações;
• Condição da pintura e do isolamento térmico;
• Placa de identificação, categoria e instalação conforme a norma;
• Presença, instalação e estado da válvula de segurança, manômetro e drenos;
• Medição de espessura por ultrassom em pontos críticos para avaliar perda de material.

Inspeção interna: o que é verificado

Exige o equipamento parado, despressurizado, limpo e liberado com segurança (espaço confinado, quando aplicável). Avalia:

• Corrosão interna, pites, incrustações e erosão;
• Trincas e descontinuidades em soldas e regiões de bocais;
• Acúmulo de óleo e condensado (muito comum em reservatórios de ar comprimido);
• Condição de chicanas, internos e revestimentos;
• Ensaios complementares quando necessário: líquido penetrante, partículas magnéticas e teste hidrostático.

Quando a abertura não é possível por características construtivas, a norma permite técnicas alternativas de ensaios não destrutivos, definidas pelo PLH.

Calibração de válvulas de segurança

A válvula de segurança é a última barreira contra a sobrepressão. Na calibração:

• A válvula é retirada e testada em bancada;
• Verifica-se a pressão de abertura (set pressure), que deve ser igual ou inferior à PMTA;
• Avalia-se estanqueidade, fechamento e estado de mola, sede e disco;
• A válvula recebe lacre e etiqueta com a pressão ajustada e data;
• É emitido certificado de calibração, que integra a documentação do vaso.

Calibração de manômetros

• Comparação com manômetro padrão rastreável em vários pontos da escala;
• Verificação de erro, histerese e retorno ao zero;
• Conferência da escala adequada (idealmente com a pressão de trabalho no terço médio);
• Emissão de certificado e identificação do instrumento.

Manômetro descalibrado faz o operador trabalhar "às cegas" e pode mascarar uma sobrepressão.

Periodicidade das inspeções

Os prazos dependem da categoria do vaso (I a V) e de a empresa possuir ou não Serviço Próprio de Inspeção de Equipamentos (SPIE). Sem SPIE, os prazos máximos usuais são:

• Categoria I: externa 1 ano / interna 3 anos;
• Categoria II: externa 2 anos / interna 4 anos;
• Categoria III: externa 3 anos / interna 6 anos;
• Categorias IV e V: externa 4 anos / interna 8 anos.

As válvulas de segurança devem ser inspecionadas, no mínimo, por ocasião da inspeção interna, e o PLH pode definir prazos menores conforme as condições do equipamento.

Riscos de não cumprir a NR-13

• Explosões com danos graves a pessoas e instalações;
• Autuações e interdição pelo Ministério do Trabalho;
• Reprovação em auditorias de clientes e seguradoras;
• Responsabilização civil e criminal dos gestores.

Como a RegiMec Engenharia atende

Realizamos inspeção externa e interna de vasos de pressão, medição de espessura, teste hidrostático, calibração de válvulas de segurança e manômetros, elaboração/reconstituição de prontuário e relatório técnico com ART pelo CREA-SP. Atendemos Sorocaba, Campinas, Salto, Itu, região metropolitana de São Paulo e todo o interior paulista.

Conheça nossa página de inspeção NR-13 e veja também o artigo como funciona a inspeção NR-13.

Perguntas frequentes

Compressor de ar precisa de inspeção NR-13?

Sim, o reservatório do compressor é um vaso de pressão e normalmente se enquadra na NR-13, conforme pressão e volume.

Com que frequência calibrar o manômetro?

No mínimo junto às inspeções do vaso; recomenda-se anualmente ou sempre que houver suspeita de leitura incorreta.

A válvula de segurança pode ser ajustada acima da PMTA?

Não. A pressão de abertura deve ser igual ou inferior à PMTA do vaso.

Vaso sem prontuário pode ser regularizado?

Sim. O PLH pode reconstituir o prontuário com levantamento em campo, ensaios e cálculos.
